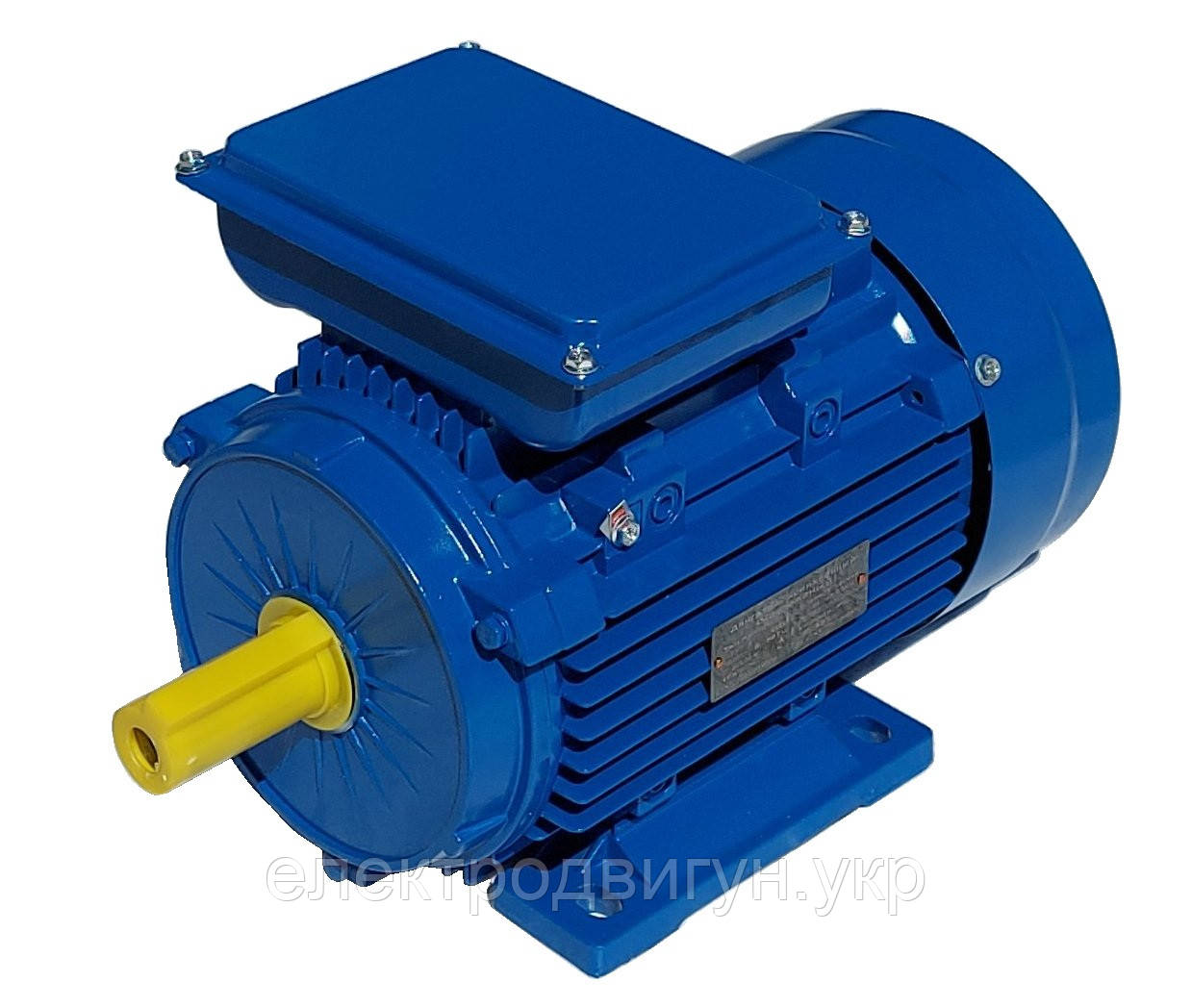

Електродвигун АЇР 100 L2

Характеристики:

Напруга, В	220 - 1 фаза
Частота обертання, об/хв	3000
Потужність, кВт	4,00
Висота осі обертання, мм	100
Полюс	2
Діаметр валу, мм	28
Захист	IP54
Маса, кг	26,0



Загальні відомості:



Електродвигун АЇР 100 L2

Умовні позначення електродвигуна АЇР 100 L2



      Електродвигун АІР 100 L2, У2 ІМ1081 асинхронний

АЇР - це серія електродвигуна («А» - асинхронний, І - уніфікована серія за стандартом («Интерэлетро»)

Е -однофазний

100 – це габарит електродвигуна (висота осі обертання, відстань між центром валу електродвигуна і його підставою, станиною)

L - установочний розмір по довжині станини (довжина пакета статора)

"2"- число пар полюсів (параметр впливає на швидкість обертання, «2» - відповідає 3000 об/хв).

У2 - це кліматичне виконання електродвигуна

Дана модель електродвигуна поставляється нашим підприємством в двох виконаннях

ІМ1081 - виконання електродвигуна, на лапах

ІМ2081 - комбіноване виконання електродвигуна лапи + фланець. Електродвигун асинхронний у виконанні ІМ2081 буде мати вартість +5% до базової ціни електродвигуна на лапах у виконанні ІМ1081.

IP54 - ступінь захисту електродвигунів



Технічна характеристика електродвигуна АЇР 100 L2

• Комплектується робочим конденсатором 55 мкФ
• Комплектується пусковим конденсатором 350 мкФ
• У стандартному виконанні: напруга 220В, частота 50 Гц.
• Висота осі обертання -100 мм
• Виконання станини чавунне
• Маса електродвигуна, - 26,0 кг.
• Потужність електродвигуна, - 4 кВт
• Клас ізоляції F.
• Частота обертання електродвигуна - 3000 про./мін.
• cos φ електродвигуна - 0,90
• ККД електродвигуна – 76%
• Граничні відхилення напруги живлення від -5 до +10%, частоти струму ±2,5% від номінальних значень.
• Номінальний режим роботи - S1 по ГОСТ 183-74.



Умови експлуатації асинхронного електродвигуна АЇР 100 L2

• Температура навколишнього повітря: від -45 до +40°С для кліматичного виконання У2;

• Відносна вологість: 100% при 25°С для виконання;



Загальні відомості по електродвигуна АЇР 100 L2

АЇР 100 L2 – це асинхронний однофазний електродвигун застосовується переважно в якості приводів різного обладнання використовується в побутових цілях. Токарні, свердлильні, фрезеровочные верстати, насоси, компресори, і т. д. На сьогоднішній день модель АЇР 100L2 - є найпотужнішою моделлю з усіх однофазних електродвигунів, представлених на українському ринку.

Необхідно зазначити, що можна змінити напрямок обертання вала ротора, міняючи місцями фази на клемах. На електродвигуні встановлений робочий конденсатор.

Дану модель відрізняє універсальність, невисока ціна, надійність, простота конструкції і дуже висока потужність для даної напруги.



Гарантія 12 місяців
